瀏覽器自帶分享功能也很好用哦~◆ Intel 10&11 代 i9/i7/i5/i3/G 全系 CPU
◆ 2條DDR4 DIMM內存插槽最大支持64GB
◆ 三顯接口/5*SATA/2*GbE
◆ 11*USB/6*COM/2*PCI/5*PCle
◆ 工業級端口防護阻斷靜電和浪涌
◆ 采用高Tg寬溫PCB材質保障寬溫穩定
■ 支持InteLGA1200 Gen.10&11代Xeon W/i9/i7/i5/i3/G全系CPU, TDP 125W; ■ 標配2條高配4條DDR4 U-DIMM插槽最大支持128GB; ■PCle x16,PCle x4,5條PCI擴展槽； ■ 標配4個高配8個USB3.2接口可連接高清視頻設備； ■ 四個顯示接口，標配支持雙顯，高配支持三顯； ■采用高Tg寬溫PCB材質保障寬溫穩定； ■ 工業級端口防護阻斷靜電和浪涌，有效保護系統核心穩定； ■ 標配雙Intel高配3個Intel網絡芯片保證數據傳輸?shù)母咚俜€(wěn)定； ■ 優化接口和擴展槽布局有效規避業務卡相互干涉，方便用戶不同行業擴展需； |
產品規格
CPU | 支持Intel LGA1200封裝的Gen10&11i9/i7/i5/i3/G全系CPUTDP高達125W AloT0-H510W更可支持Gen10&11Xeon W系列服務器CPU |
芯片組 | 標配Inte H510,高配可選B560芯片組、W580芯片組 |
內存 | AloTO-H510,2條288PIN DDR4 UDIMM內存插槽，單根32GB最大支持64GB AloTO-H510B,4條288PIN DDR4 UDIMM內存插槽，單根32GB最大支持128GB AloTO-H510W,4條288PIN DDR4 UDIMM內存插槽，單根32GB最大支持128GB,更可支持ECC內存 依據所配CPU支持內存規格DDR4-2133/2400/2666/2933/3200 |
顯示控制器 | IntelCPU集成顯示控制器(依據所配CPU不同) |
顯示接口 | 四顯示輸出VGA+DP+HDMI+DVI-D;H510支持雙顯，H510B,H510W支持三顯 |
存儲 | 3個SATA3.0 標配1個、高配2個M.22242/2280 Key-M(11代CPU支持Nvme) |
音頻 | 后10支持MIC-In,Speaker-Out,Line-In三孔音頻 |
網絡 | AloTO-H510,i226或i219 AloTO-H510B,i219V,i226-LM,I226-V AloTO-H510W,i219V,i226-LM,I226-V |
USB | H510后l/0:4個USB3.0,4個USB2.0后1/0,1個USB2.0板內豎插，2個USB2.0插針 H510B,H510W后I/Q:8個USB3.0.2個USB2.0板內豎插，2個UUSB2.0插針 |
并 口 | 一個LPT打印口 |
串 口 | 6串 口 (COM1&2支持RS232/422/485,COM3-6支持RS232 |
鍵盤鼠標接口 | 1個PS/2二合一接口與兩個USB采用3合1連接器 |
數字I/0 | 1個16位帶隔離數字I/0,提供電源和地，+5V電平 |
LPC | 提供1個eSPI總線接口(2x6Pin wafer可擴展多四個RS232或RS422/485串口) |
TPM接口 | 板載加密芯片SLB9670(SLB9672)支持TPM2.0(默認)/BOM可選TCM芯片 |
電源 | Tx電源供電，支持ATX/AT開關機模式 |
擴展總線 | 1×PClex16插槽支持PCle 4.0最大數據帶寬可達32GT; 1×PClex4插槽支持PCle 3.0最大數據帶寬可達4GT;5×PCl插槽(32bit) |
工作溫度和濕度要求 | 溫度范圍-10℃~60℃,相對濕度0%~90%,無凝結大氣壓85~105kPa |
非工作溫度和濕度要求 | 溫度-40℃~85℃,相對濕度0%~90%,無凝結，大氣壓85~105kPa |
Watch Dog | 255級可編程秒/分，支持超時中斷或系統復位 |
BIOS | AMI UEFI BIOS |
操作系統 | Win10 x64,Win11x64, Linux Ubuntu 21.04 |
PCB尺寸(LxW) | 305mm×244mm |

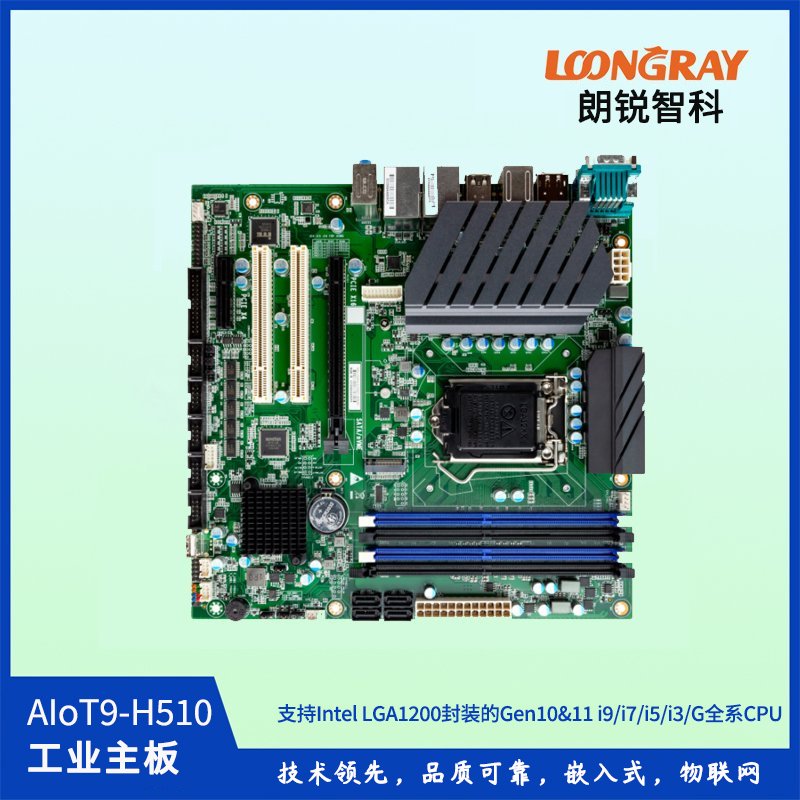

AloT9-H510
