瀏覽器自帶分享功能也很好用哦~◆ Intel LGA1151 封裝 6/7/8/9th CPU
◆ 4條DDR4 DIMM 內存插槽，最大支持64GB
◆ 三顯接口/5*SATA/2*GbE
◆ 13*USB/6*COM/2*PCI/5*PCle
◆ 工業級端口防護阻斷靜電和浪涌
◆ 采用高Tg寬溫PCB材質保障寬溫穩定
■支持IntelLGA1151封裝第6/7/8/9代i3/i5/i7/i9/G全系列和E3V5&V6至強CPU;
■4條DDR4DIMM內存插槽最大支持64GB;
■三顯/5SATA/2GbE/13USB/6COM/2PCI/5PCle;
■采用高Tg寬溫PCB材質保障寬溫穩定；
■工業級端口防護阻斷靜電和浪涌，有效保護系統核心穩定可靠；
■采用工業級接口通訊芯片和Intel網絡芯片保證數據傳輸?shù)母咚俜€(wěn)定；
■優化接口和擴展槽布局有效規避業務卡相互干涉，方便用戶不同行業擴展需求；
■支持雙GPU卡人工智能和機器視覺應用；
支持IntelLGA1151封裝的第6/7/8/9代i3/i5/i7/i9/Pentium/CeleronCPU | |
芯片組 | Intel"C236芯片組 |
內存 | 4×288PINDDR4 |
顯示控制器 | IntelCPU集成顯示控制器(依據所配CPU不同) |
顯示接口 | 三顯示輸出DVI-D+VGA+HDMI,支持獨立三顯 |
存儲 | 5個SATA3.0支持SATARAID0/1/5/10,1個M.22280插座支持SATA總線SSD |
音頻 | 支持MIC-in,Speaker-out |
網絡 | 2個1000/100MEthernet:1個8111H,1個I219網卡或1個I219和1個i225V網卡 |
USB | 6個USB3.0(其中2個板內插針，4個USB3.0 TypeA與RJ45整合板邊引出) 7個USB2.0(4個內部插針，1個板內向后板邊為USBDongle預設，2個TypeA與PS2整合) |
并口 | 1個并口 |
串口 | 6串口(可擴展10串，COM1支持RS232/422/485,COM2-6支持RS232) |
鍵盤鼠標接口 | 1個PS/2二合一接口與兩個USB采用3合1連接器 |
數字I/0 | 8位數字I/0,提供電源和地，+5V電平 |
LPC | 提供1個LPC局部總線接口可擴展串口模塊 |
TPM接口 | 預留LPC接口支持安全加密模塊 |
電源 | ATX電源，支持ATX/AT開關機模式 |
擴展總線 | 2個PClex16(x8信號),2個PClex4,1個PClex4(x1信號) 2個PCl(32bit),1個Mini-PCle(支持SIM卡座支持4G模塊) |
工作溫度和濕度要求 | 0~60攝氏度，5%~95%無凝結 |
非工作溫度和濕度要求 | -40~80攝氏度，5%~95%無凝結 |
WatchDog | 255級可編程秒/分，支持超時中斷或系統復位 |
BIOS | 百敖UEFIBIOS |
操作系統 | Win7/Win10/WES7/Linux,32位/64位 |
PCB尺寸(LxW) | 305mm×244mm |
型號 | 產品配置 |
AloT0-C236-1 | 工業主板AloTO-C236-1AloT0-Q170V20V2.1,C236, RTL8111H,ALC897,4DIMM,13USB,2PCl,5PCle,Mini-PCle,M.2 |
AloT0-C236-2 | 工業主板AloTO-C236-2 AloTO-Q170V20V2.1,C236 i225V,ALC897,4DIMM,13USB,2PCl,5PCle,Mini-PCle,M.2 |
AloTO-C236-Y | 工業主板AloT0-C236-YAIoT0-Q170,C236 225VAlC897.4DIMM.14USB.2PCI5PCle.Mini-PCle.M.2 |
注：AloTO-C236-1默認兩個8111H網卡，而AloTO-C236-2可選1個8111H和1個i225V 網卡

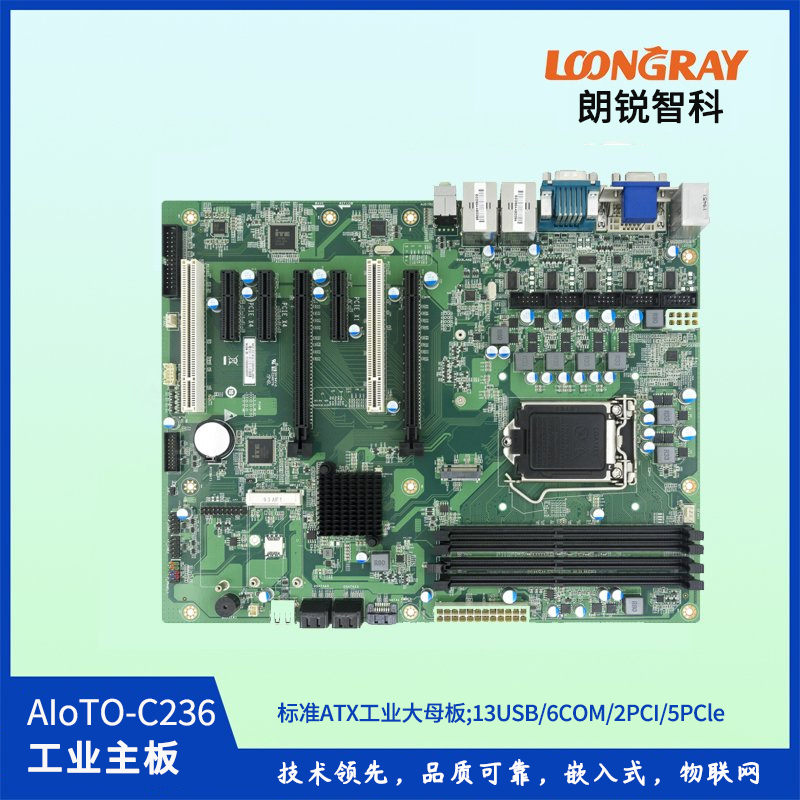

AloTO-C236
◆ Intel LGA1151 封裝 6/7/8/9th CPU
◆ 4條DDR4 DIMM 內存插槽，最大支持64GB
◆ 三顯接口/5*SATA/2*GbE
◆ 13*USB/6*COM/2*PCI/5*PCle
◆ 工業級端口防護阻斷靜電和浪涌
◆ 采用高Tg寬溫PCB材質保障寬溫穩定
■支持IntelLGA1151封裝第6/7/8/9代i3/i5/i7/i9/G全系列和E3V5&V6至強CPU;
■4條DDR4DIMM內存插槽最大支持64GB;
■三顯/5SATA/2GbE/13USB/6COM/2PCI/5PCle;
■采用高Tg寬溫PCB材質保障寬溫穩定；
■工業級端口防護阻斷靜電和浪涌，有效保護系統核心穩定可靠；
■采用工業級接口通訊芯片和Intel網絡芯片保證數據傳輸?shù)母咚俜€(wěn)定；
■優化接口和擴展槽布局有效規避業務卡相互干涉，方便用戶不同行業擴展需求；
■支持雙GPU卡人工智能和機器視覺應用；
支持IntelLGA1151封裝的第6/7/8/9代i3/i5/i7/i9/Pentium/CeleronCPU | |
芯片組 | Intel"C236芯片組 |
內存 | 4×288PINDDR4 |
顯示控制器 | IntelCPU集成顯示控制器(依據所配CPU不同) |
顯示接口 | 三顯示輸出DVI-D+VGA+HDMI,支持獨立三顯 |
存儲 | 5個SATA3.0支持SATARAID0/1/5/10,1個M.22280插座支持SATA總線SSD |
音頻 | 支持MIC-in,Speaker-out |
網絡 | 2個1000/100MEthernet:1個8111H,1個I219網卡或1個I219和1個i225V網卡 |
USB | 6個USB3.0(其中2個板內插針，4個USB3.0 TypeA與RJ45整合板邊引出) 7個USB2.0(4個內部插針，1個板內向后板邊為USBDongle預設，2個TypeA與PS2整合) |
并口 | 1個并口 |
串口 | 6串口(可擴展10串，COM1支持RS232/422/485,COM2-6支持RS232) |
鍵盤鼠標接口 | 1個PS/2二合一接口與兩個USB采用3合1連接器 |
數字I/0 | 8位數字I/0,提供電源和地，+5V電平 |
LPC | 提供1個LPC局部總線接口可擴展串口模塊 |
TPM接口 | 預留LPC接口支持安全加密模塊 |
電源 | ATX電源，支持ATX/AT開關機模式 |
擴展總線 | 2個PClex16(x8信號),2個PClex4,1個PClex4(x1信號) 2個PCl(32bit),1個Mini-PCle(支持SIM卡座支持4G模塊) |
工作溫度和濕度要求 | 0~60攝氏度，5%~95%無凝結 |
非工作溫度和濕度要求 | -40~80攝氏度，5%~95%無凝結 |
WatchDog | 255級可編程秒/分，支持超時中斷或系統復位 |
BIOS | 百敖UEFIBIOS |
操作系統 | Win7/Win10/WES7/Linux,32位/64位 |
PCB尺寸(LxW) | 305mm×244mm |
型號 | 產品配置 |
AloT0-C236-1 | 工業主板AloTO-C236-1AloT0-Q170V20V2.1,C236, RTL8111H,ALC897,4DIMM,13USB,2PCl,5PCle,Mini-PCle,M.2 |
AloT0-C236-2 | 工業主板AloTO-C236-2 AloTO-Q170V20V2.1,C236 i225V,ALC897,4DIMM,13USB,2PCl,5PCle,Mini-PCle,M.2 |
AloTO-C236-Y | 工業主板AloT0-C236-YAIoT0-Q170,C236 225VAlC897.4DIMM.14USB.2PCI5PCle.Mini-PCle.M.2 |
注：AloTO-C236-1默認兩個8111H網卡，而AloTO-C236-2可選1個8111H和1個i225V 網卡
