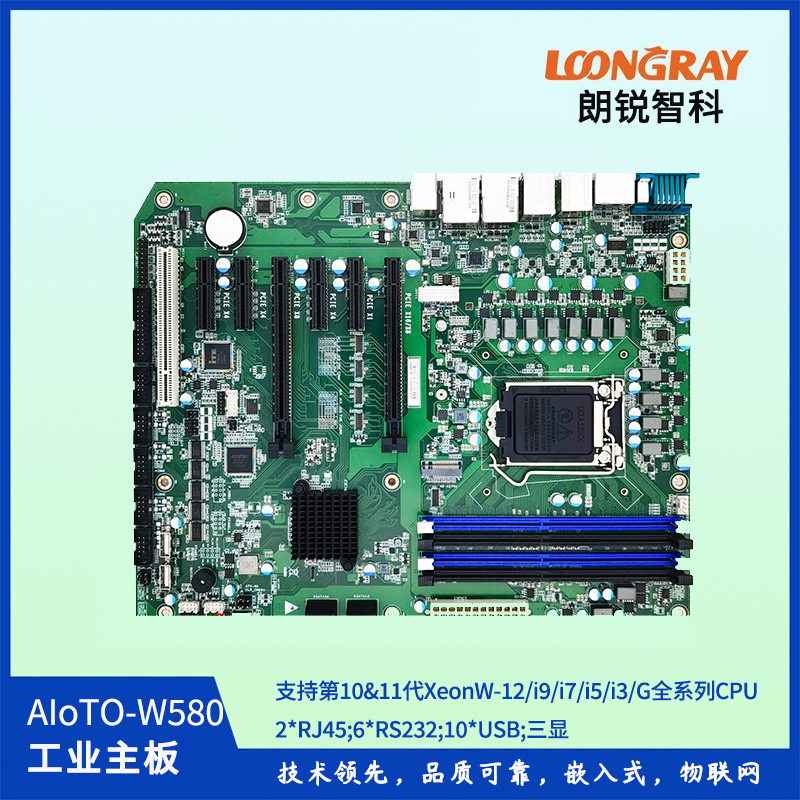

瀏覽器自帶分享功能也很好用哦~◆ 10&11代Xeon W-1200/i9/i7/i5/i3/G全系CPU
◆ 4條DDR4 U-DIMM插槽最大支持128GB
◆ 三顯接口/4*SATA/2*GbE
◆ 14*USB/6*COM/1*PCI/6*PCIe
◆ 工業級端口防護阻斷靜電和浪涌
◆ 采用高 Tg 寬溫 PCB 材質保障寬溫穩定
◆ 支持雙GPU卡人工智能和機器視覺應用
■ 支持Intel LGA1200封裝第10&11代Xeon W/i9/i7/i5/i3/G全系CPU,TDP 125W; ■ 4條DDR4 U-DIMM插槽最大支持128GB; ■6條PCle擴展槽可擴展多達22個千兆網口； ■ 10個USB3.2高速接口可連接高清視頻設備； ■ 四 口三顯/4SATA/2GbE/14USB/6COM/1PCI/6PCle; ■采用高Tg寬溫PCB材質保障寬溫穩定； ■ 工業級端口防護阻斷靜電和浪涌，有效保護系統核心穩定可靠； ■采用工業級接口芯片和Intel網絡芯片保證數據傳輸的高速穩定； ■ 優化接口和擴展槽布局有效規避業務卡相互干涉，方便用戶不同行業擴展需求 ■支持雙GPU卡人工智能和機器視覺應用； |
產品規格
支持Intel LGA1200封裝的Gen10&11i9/i7/i5/i3/G全系CPU TDP高達125W 亦 可 支 持Gen10& 1 1 XeonW系 列服 務器CPU | |
芯片組 | 標配IntelW580芯片組 |
內存 | 4×288PIN DDR4-UDIMM內存插槽，單根32GB最大支持128GB(依據所配CPU支持內存規格) DDR4-2133/2400/2666/2933/3200AloTO-W580更可支持ECC內存 |
顯示控制器 | IntelCPU集成顯示控制器(依據所配CPU不同) |
顯示接口 | 四顯示輸出DP+DP+HDMI+DVI-D,獨立三顯示 |
存儲 | 4個SATA3.0支持SATARAID0/1/5(當M.2上插入SATASSD時SATA1無信號) 1個M.22242/2280Key-MSSD插座支持SATA總線或Nvmex4(僅Gen11支持) |
音頻 | 后IO支持MIC-In,Speaker-Out,Line-In三孔音頻 |
網絡 | 2個Intel高速以太網口：LAN1:i2252.5Gb;LAN2:i219V |
USB | 10個USB3.2 TypeA后IO直接引出 (其中2個Gen2,8個Gen1)2個USB2.0板內豎插 為USB Dongle預設；2個USB2 0插針(其中2個插針靠板邊預留機箱前面板擴展) |
并 口 | 一個[PT打印口 |
串 口 | 6串 口 (COM1&2支持RS232/422/485,COM3-6支持RS232) |
鍵盤鼠標接口 | 1個PS/2二合一接口與兩個USB采用3合1連接器 |
數字I/0 | 1個16位帶隔離數字I/0,提供電源和地，+5V電平 |
eSPI | 提供1個eSPI總線接口(2x6Pin wafer可擴展多四個RS232或RS422/485串口) |
TPM接口 | 板載加密芯片SLB9670(SLB9672)支持TPM2.0(默認)/BOM可選TCM芯片 |
電源 | ATX電源供電，支持ATX/AT開關機模式 |
擴展總線 | 2個PCle x16插槽(當遠端x16槽插卡時2個x16槽自動配置為x8信號； 無插卡時近CPU端PCle x16) 4個PClex4擴展槽(其中3個x4,1個x1) ;1個PCl(32bit) |
工作溫度和濕度要求 | 溫度范圍-10℃~60℃,相對濕度0%~90%,無凝結大氣壓85~105kPa |
非工作溫度和濕度要求 | 溫度-40℃~85℃,相對濕度0%~90%,無凝結，大氣壓85~105kPa |
Watch Dog | 255級可編程秒/分，支持超時中斷或系統復位 |
BIOS | AMI UEFIBIOS |
操作系統 | Win10 x64,Win11x64,Linux(ubuntu22.04,centos7.9) |
PCB尺寸(LxW) | 305mm×244mm |
